Présentation
La plate-forme DTPI (Détection : Temps, Position, Image) est une plateforme technologique de l’Institut des Sciences Moléculaires d’Orsay (ISMO). Elle répond à des besoins en instrumentation de pointe communs à plusieurs disciplines. Son rôle est de mettre à la disposition d’expériences légères des dispositifs électroniques non disponibles commercialement, son axe actuel étant les systèmes de mesure du temps. Elle participe à la formation d’étudiants et a le souci de la valorisation industrielle de son activité. Elle s’attache également à développer des échanges avec les laboratoires proches, tant au niveau de l’étude qu’à celui de la réalisation.
Réalisations
TDC (Time to Digital Converter)
Spécifications :
- TDC-V4-E au format PCI Express
- Interface IsiBox au format 19″, entrées NIM en BNC ou ECL en nappe
- 16+1 voies indépendantes
- Pas de codage 120 ps
- Résolution (écart-type RMS) 60 ps
- Plage 7,8 ms
- Résolution double hits <2,5ns
- DNL <4%
Résolution de 30 ps sur demande
Discriminateurs
Versions autonomes en boitier :
- LED : Leading Edge Discriminator, à seuil simple, 2 voies
- CFD : Constant Fraction Discriminator, compensé, 1 voie
- PDD : Peak Detection Discriminator, compensé, 1 voie
Spécifications :
- Boitier compact, permettant de le positionner au plus près du détecteur
- Sorties NIM, entrées-sorties en SMA, 50Ω
- Taux moyen de répétition : jusqu’à 100M/s et plus.
- Réglage du seuil de +25mV à -225mV
Choix de la configuration sur demande

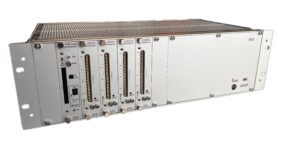

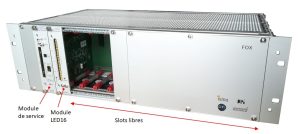

FOX (Fpga Open eXtension)
Description :
- Standard d’interconnexion modulaire et ouvert, format 19″
- Fond de panier (Midplane), adapté pour signaux temps réels, liaisons point à point
- Jusqu’à 13 modules en version 19″ (discriminateurs, contrôleur Arduino…)
- Carte de traitement à base de FPGA/CPLD (pour TDC, …)
Autres développements
- codage d’amplitude 15 bits : PDC-1 (alias POCI)
- développements spécifiques : codage simultané énergie/temps, discrimination/amplification, discriminateur par détection de médiane, …
Utilisateurs
Synchrotron SOLEIL, ISMO, LAC, LCFIO, LCPMR, IRAP, ILM, TAMU (USA), UFBA (Brésil), société Orsay Physics, …
